萬能試驗機做標定時力標準器的連接
來源：天氏庫力 發布日期
2018-10-18 瀏覽：

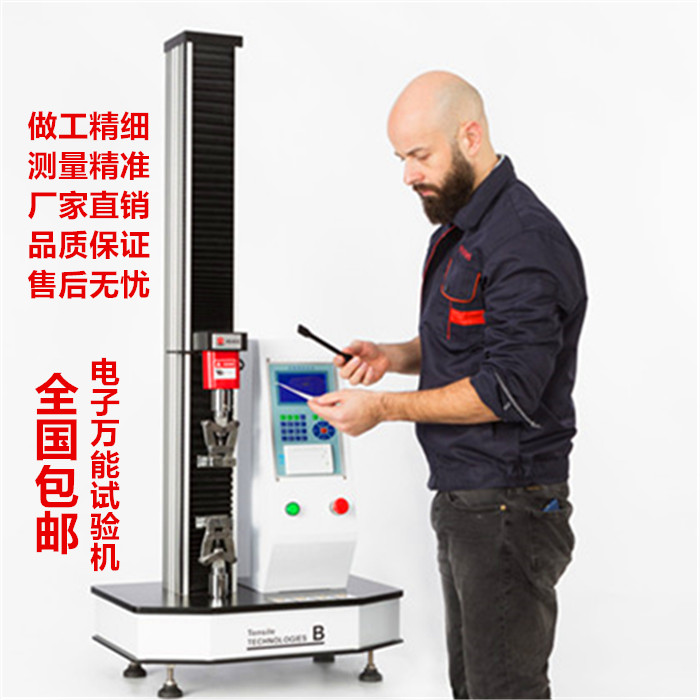

萬能試驗機，集拉伸、彎曲、壓縮、剪切、環剛度等功能于一體的材料試驗機，主要用于金屬、非金屬材料力學性能試驗，是工礦企業、科研單位、大專院校、工程質量監督站等部門的理想檢測設備。萬能試驗機的數字顯示儀采用16位單片機精心設計構成，輸入信號有兩路，一路模擬量來自S型拉力傳感器，經十二位高速A/D轉換后輸入；另一路是限位保護接插座，輸出信號有一路，即驅動電機信號接口。電子萬能試驗機的系統整體設計精巧，反應靈敏，性能穩定可靠，是各種模擬物理量計量儀器的最佳控制儀器。
電子萬能試驗機的系統聯接與上電，主機和數字顯示儀各有一個接插座，主機為380V四芯電機電源接插座。顯示儀為220V，三芯電源接插座，分別接插好電源接插座后，系統即可上電。
萬能試驗機的的鍵盤與顯示，顯示窗口共有上下兩排十二位顯示，上排六位為力值顯示，下排六位為速度顯示，上排左邊的一位做輔助顯示(例如系統提示符P)。力值顯示為牛頓，力值顯示時表達范圍從00000——99999，下一排后四位為速度顯示，表達范圍從0000和9999之間，計量單位為毫米/分鐘。
萬能試驗機力傳感器位于加載橫梁的下面，做標定時，外部檢定機構直接將標準測力儀放置于萬能試驗機底部平臺上，使萬能試驗機力傳感器與標準測力儀直接串聯，然后讓加載橫梁向下移動，既沿著重力加速度方向移動。
通過受力分析，可以得出，此種狀態下標定力傳感器實際上是在做力傳感器的壓向標定，雖然同樣是加載橫梁向下移動加載，但是力傳感器在此種狀態下與拉伸試驗時的受力狀態是完全不同的。
因此，某外部檢定機構在對萬能試驗機做標定時，常錯誤地認為橫梁移動方向就是力傳感器的受力方向，即誤將壓向標定結果作為拉向標定結果出具檢定報告。表明該計量檢定機構沒有嚴格按照JJG475-2008萬能試驗機進行標定。
萬能試驗機
