本文的重點是介紹并詳細分析無損壓縮測試，即非破壞性的壓力測試，這是一種幫助質量控制專業人員評估和確保產品質量的重要測試方法。
無損檢測(NDT)是一種在不棲牲檢測樣品物理或化學性能的前提下檢測或分析材料和部件的先進檢測技術。此外,無提檢測技術還經常被用來檢測,表征或測量一些材料遭受的損害程度等。該技術的目的是以安全,可靠和經濟高效的方式檢查組件,而不會造成產品提壞或中斷產品的生產過程。
您可能已經熟悉醫療行業中的一些無損檢測技術,例妙如X射線檢測技術和超聲波檢測技術等X射線可以用來評估人體骨頭遭受的骨折現象,超聲波技術可以用來評估正在發育的胎兒的狀況,包括胎兒的腹部、骨盆器官、肌肉、肌腱,以及他們的心臟和血管等。
在工業領域中所用到的一些無提檢測技術一般更加復雜。一些流行的通用NDT測試包括磁彬粉檢測、液體滲適檢測、射線照相檢測、超聲波檢辺和電磁檢測等。這些測試已經在石油、天然化學、汽車、航空航天和國防等眾多領域中取得了廣泛的應用。
彈簧壓縮試驗
什么是壓縮試驗？
壓縮試驗用于評估材料和組件的力學性能的一種測試手段，其方法是壓縮，壓破或壓扁被測試樣品。這種類型的測試可以確定材料的阻力以及在指定的壓縮力施加或保持一段確定的時間后恢復原有形變的能力。壓縮測試的典型類型包括彎曲，彈簧和壓碎等。雖然壓縮測試通常是通過破碎力或像“粉碎”類型的限制來完成的，但現在，讓我們來看看一些正在逐漸被使用的非破壞性無損測試方法。
對彈簧的無損壓縮測試：
當我們提到壓縮測試時想到的第一個應用就是彈簧測試。彈簧在許多日常生活中都有應用，例如鋼筆、玩具、山地自行車、汽車、家庭裝飾品和醫療設備等。彈簧可以通過一些測試和評估以確定其特性和性能，從而確保其在預期的產品生命周期中具有應有的功能。產品設計師依靠這些測試結果和規范來為他們的設計選擇正確的彈簧。質量檢驗員同樣對每批彈簧產品的質量非常看重。
測試彈簧性能時，一些參數非常重要，例如彈簧剛度系數，彈簧負載，發生一定位移時的負載和負載一定載荷時發生的位移等。彈簧剛度經常將作為無損檢測的一部分進行計算。該計算可以由胡克定律確定，該定律將彈簧施加的力與其被拉伸或壓縮的距離相關聯，彈簧常數k以發生單位長度的位移所施加的力進行計算得到。
胡克定律的等式具體如下：
F = -kx
其中，x =最終平衡時彈簧發生的位移；
F =施加在彈簧上的力；
k =彈簧常數；
盡管胡克定律只適用于在某些載荷條件下的某些材料，但在大多數情況下，常用的螺旋型彈簧依然遵循胡克定律。

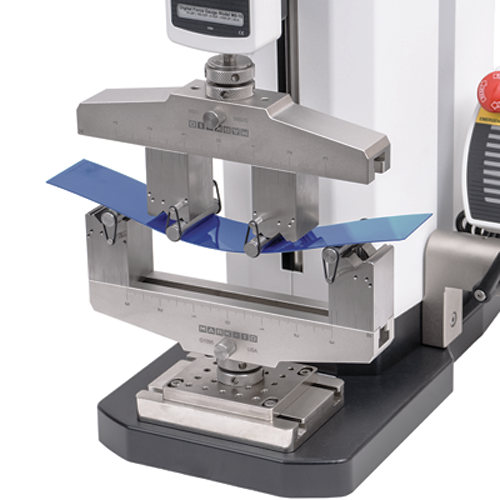

在塑料樣本上進行的4點彎曲測試有助于了解其彎曲性能
塑料樣品四點彎曲試驗
在壓縮測試過程中，樣品通常會被壓縮到指定的高度厚度，然后在該點測量力的大小，然后使用胡克定律的方程式來計算樣品的彈性剛度。
彎曲測試：
如果關注材料的彎曲性能，則通常要進行一些彎曲試驗，如三點或四點彎曲試驗，直至試樣出現彎曲斷裂，但現在可能會有一些例外情況，即可以以一種非破壞性方式進行這種試驗。一個典型的例子就是測量滑雪板的彎曲力以確定最佳的滑雪板選擇。通過彎曲平衡點后面的滑雪板或支撐腳的大致位置，可以收集力測量數據并將其與外傾角（滑雪弧）和外傾高度相結合。通過這些數據，一家滑雪公司可以建立各種滑雪板模型，并將其與滑雪者的偏好相匹配。分析力與外傾角數據以確定每個滑雪板的最佳使用狀態，靴子裝訂位置和使用的蠟的類型等。
一個典型的壓力測試系統包括一個測試臺，測力計以及專用夾具和固定裝置。許多壓縮測試儀也能夠進行張力測量；
壓力測試系統
汽車和電子行業的無損檢測：
汽車和電子行業中已經有很多無損式壓縮實驗應用。隨著更多的電子裝置集成到車輛中，兩個行業經常互相重疊。力測量可通過NDT壓縮測試進行（如開關力激活和轉向桿激活）以確保車輛的使用性能和安全性等。每個測量都使用力測量儀和一些可以模擬人手指進行壓縮測試的橡膠尖端附件等。
體育用品無損檢測：
在廣泛的體育運動中，存在很多可能需要進行的壓力測試，例如針對高爾夫球和網球的壓縮測試方法等。在這兩個球類比賽行業中，所使用的球類產品必須滿足管理機構嚴格規定的規范才能參加錦標賽。這些NDT測試旨在將每個球壓縮至指定負載，然后在該點出測量移動量，這能夠有效確保不同測試樣本之間的一致性。
無損壓縮測試的好處：
NDT壓縮測試允許材料或組件在其預期應用中進行測試和使用，前提是樣品在可接受的測試范圍內。它可以有效確定制造的一致性、提升設計過程、降低生產成本并確保產品符合行業標準。
NDT壓縮測試所需的設備：
1.手動或機動測試臺；
測試臺能夠產生測試所需的力。雖然可以使用手動或機動測試臺，但重要的是要了解是否需要高度的重復性或一致的速度。對于許多彈簧測試，簡單的手動測試臺可能會提供最經濟的解決方案。如果測試需要恒定的速度，同時對樣品施加負載，電動測試系統則將產生更好的重復性。
2.測力計；
測力計能夠測量測試樣品上產生的力。它通常以磅力（lbF）、牛頓（N）或千克力（kgF）作為顯示單位。通常選擇測力計時應盡可能使其量程接近最大預期測量力。為了獲得最佳的準確性和安全性，在其最大量程邊界的20％到80％之間選擇一個測力計被認為是最佳做法。
3.把手或夾具；
選擇正確的夾具或配件對于測量系統的成功至關重要。力測試過程中的精確載荷對準取決于用于固定樣品的夾具，配件或固定裝置。
對于NDT壓縮測試而言，圓形壓縮板比較適合進行測試。選擇一個自動調平，光滑的壓板，并對樣品的預期負荷和直徑進行評級。在彎曲測試中，可使用3點和4點專用彎曲夾具。
橡膠面探頭是NDT壓縮測試中經常使用的另一種配件。它可以用來模擬一根手指來測試按鈕和薄膜開關。
4.軟件；
可以根據不同的應用要求對最終測試結果進行查看、存儲、導出和分析。高質量的計算機控制測試系統和大多數機動系統包括將數據傳輸?shù)絇C或打印機的功能。在選擇一個軟件包時，應當考慮它是否可以繪制數據、計算并統計數據、生成報告、或者提供其他分析工具，以便能夠?qū)颖镜男阅苓M(jìn)行最深入的了解。
5.安全防護；
為了保護操作員免受可能從測試區域意外飛出的飛行物體或碎屑的侵害，建議使用安全防護罩。防護罩還能夠防止測試員的四肢，頭發或衣服纏繞在測試區域。透明、防碎的聚碳酸酯被認為是最好的安全防護裝置材料。此外，為測試人員購置一副安全護目鏡也是一個非常明智的做法。
總結：
幾乎在每個行業中，非破壞性壓縮試驗都會產生大量有關樣品特性和力學行為的有價值信息。由于樣品不會遭到破壞，制造商可以節省大量的成本和原材料，從而進一步增加產品利潤。
