鋼筋焊接接頭拉伸試驗合格的標準是什么
來源：天氏庫力 發布日期
2018-07-22 瀏覽：
上一篇文章我們介紹了金屬焊接的拉力測試標準及方案，本篇文章我們著重來介紹一下金屬尤其是鋼筋焊接接頭的拉力合格的判斷標準，讓大家對焊接拉伸試驗的結果規定有一個清晰的認識。

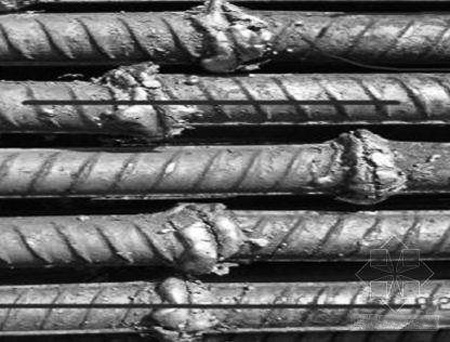

鋼筋焊接接頭
鋼筋接頭的拉伸試驗結果規定：
一、符合下列條件之一，評定為合格。
①3個試件均斷于鋼筋母材，延性斷裂，抗拉強度大于等于鋼筋母材抗拉強度標準值。
②2個試件斷于鋼筋母材，延性斷裂，抗拉強度大于等于鋼筋母材抗拉強度標準值；1個試件斷于焊縫，或熱影響區，脆性斷裂，或延性斷裂，抗拉強度大于等于鋼筋母材抗拉強度標準值。
二、符合下列條件之一，評定為復驗。
①2個試件斷于鋼筋母材，延性斷裂，抗拉強度大于等于鋼筋母材抗拉強度標準值；1個試件斷于焊縫，或熱影響區，呈脆性斷裂，或延性斷裂，抗拉強度小于鋼筋母材抗拉強度標準值。
②1個試件斷于鋼筋母材，延性斷裂，抗拉強度大于等于鋼筋母材抗拉強度標準值；2個試件斷于焊縫，或熱影響區，呈脆性斷裂，抗拉強度大于等于鋼筋母材抗拉強度標準值。
③3個試件全部斷于焊縫，或熱影響區，呈脆性斷裂，抗拉強度均大于等于鋼筋母材抗拉強度標準值。
三、復驗時，應再切取6個試件。復驗結果，當仍有1個試件的抗拉強度小于鋼筋母材的抗拉強度標準值；或有3個試件斷于焊縫或熱影響區，呈脆性斷裂，均應判定該批接頭為不合格品。
四、凡不符合上述復驗條件的檢驗批接頭，均評為不合格品。
五、當拉伸試驗中，有試件斷于鋼筋母材，卻呈脆性斷裂；或者斷于熱影響區，呈延性斷裂，其抗拉強度卻小于鋼筋母材抗拉強度標準值。以上兩種情況均屬異常現象，應視該項試驗無效，并檢查鋼筋的材質性能。
注意：鋼筋焊接接頭拉伸試驗結果無效應進行復檢。
鋼筋焊接接頭的拉伸試驗給大家推薦型號為TSKL-10T或者TSKL-20T的雙柱電子拉力試驗機，最大試驗力分別為10噸和20噸：
鋼筋焊接接頭拉力試驗機
推薦閱讀
【本文標簽】：鋼筋焊接接頭拉伸試驗,鋼筋焊接接頭拉伸試驗合格標準,焊接拉力
【責任編輯】：天氏庫力 版權所有：http://www.heilaobao.cn/轉載請注明出處
