三點彎曲法測定紙芯彎曲強度
來源：天氏庫力 發布日期
2018-06-20 瀏覽：
三點彎曲法測定紙芯彎曲強度是指芯層試樣在材料力學中被看作一個“梁”，在測試過程中，試樣在長度中點處受到一個垂直方向的力，而僅在兩端受到支撐力。為了測定彎曲強度，施加外力直到試樣發生斷裂為止。
試驗機所達到的要求：
1、此三點彎曲試驗機在相對速度為(25±2.5)mm/min下能夠施加一個載荷，并按ISO 7500-1要求對其進行校準和檢驗。
2、該試驗機帶有自動斷裂檢測功能。

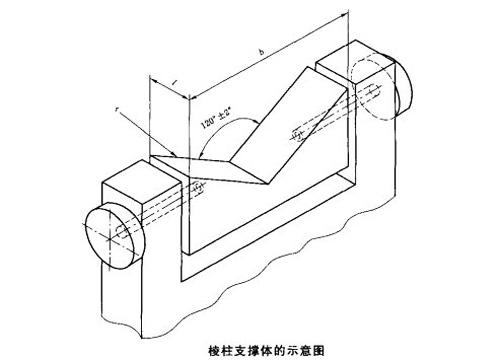

3、兩個棱柱支撐體，并且都具有一個120°±2°的角度，該角度介于支撐芯層試樣的兩個面之間。與芯層長度平行的長度為50±1mm，寬度足夠長以至于允許芯層試樣能夠停留在支撐面上，而不停留在棱柱的外邊緣。支撐邊緣將加工成半徑為(0.5±0.1)mm的圓形。
棱柱支撐體將被安置在棱柱兩邊的支點上，這樣可以確保試驗期間位于棱柱上的試樣能夠均勻發生接觸并具有一個持續的測量長度。
4、加載棱柱將載荷施加到芯層表面，與棱柱支撐體具有相同的基本形狀及尺寸，加載棱柱的長度與芯層長度平行，且長度為(100±1)mm。
試樣要求：
1、至少制備三個試樣，比如試樣的長度為100mm，這比芯層測定長度要大。并且試樣溫濕處理條件按照GB/T 22906.2規定進行。
具體試驗操作步驟：
1、在與試樣溫濕處理條件相同的大氣條件下進行測定。
2、幾種安排試驗，比如講試樣置于棱柱支撐體的中間(偏差±5mm)，并將加載棱柱置于兩個支撐棱柱的中間(偏差±2mm)，且直接相對。兩個支撐棱柱軸線間的距離就是芯層的測定長度，且精確至±2mm。
3、以(25±2.5)mm/min的速度施加載荷，直至試樣斷裂為止。記錄最大載荷值作為彎曲強度。
4、對其余試樣重復以上測定步驟，計算平均彎曲強度。
天氏庫力精密儀器有限公司專業生產三點彎曲試驗機，設備廣泛用于社會各個行業，且得到了業內人士的高度評價與認可。其他更多材料的試驗的具體操作流程及試樣的要求以及所要遵循的國標要求，歡迎咨詢天氏庫力試驗機廠家，聯系方式：134-0513-1752。
