拉力機夾具的分類
來源：天氏庫力 發布日期
2018-08-19 瀏覽：
拉力機可以測試不同的試樣材料，其原因是可以配備不同夾具，拉力機夾具通過作用力于試樣使得讓拉力試驗機可以測試試樣的各種力值如拉伸、延伸、壓縮、剪切、撕裂、剝離等力學性能，夾具是拉力機最重要的組成零部件之一，不同的材料需要選擇不同的夾具才能保證試驗的準確性，如果按照動力源的不同可以分為：手動夾具、氣動夾具和液壓夾具。前者完全是靠人為的操作才能將式樣夾緊而后者是應用氣壓原理和液壓原理將式樣夾緊，一般來說手動夾具的價格沒有液壓夾具和氣動夾具的高。
國內常見常用的拉力機夾具有兩種分類方式，一種是按夾具的功能用途來分，另一種是按夾具的夾緊方式來分，下面我們分別為大家介紹一下兩種對夾具的分類方式。
一、按夾具用途分類：
1、萬能鉗旋轉夾具：通過旋轉夾具兩端和扭轉萬能鉗上下兩端，使得鉗口可以夾緊試樣兩端并且垂直。一般用于比較堅硬的產品拉伸測試，如金屬，一般為片形材料。
2、180度和90度剝離試驗夾具：適合做膠帶、不干膠、薄膜類的各種剝離試驗。
3、單偏心輪夾具：偏心夾緊與螺旋夾緊相比,夾緊行程小,夾緊力小,自鎖能力差,但夾緊迅速,結構緊湊,所以常用與切削力不大,振動較小的的場合,常與其他夾緊元件聯合使用。
4、鋁制細齒夾具：用于測拉伸強度，一般力量小的拉力測試用此夾具。
5、鐵制細齒夾具：用于測拉伸強度，一般用于力量大的。例如100KG以上500KG以下。
6、三點抗彎夾具：用于產品的三點抗折試驗，配合拉壓力試驗機進行三點彎曲，彎曲等力學性能測試。測試各種金屬塑膠制品。
7、萬能鉗夾具：這個合適夾簡單的試樣。
8、細線夾具：合適夾持細線的夾具，但是夾持力有上限。
9、抗壓盤夾具：合適塑膠瓶子這類。
10、瓶蓋開啟力夾具：合適測試瓶蓋的開啟力度。
11、織帶夾具：專門為織帶行業設置的夾具。
12、剪切夾具：上夾持器和下夾持器分別由連接件和夾板構成,連接件為矩形柱狀體結構。
13、穿刺夾具：用來做穿刺試驗的夾具。
拉力機夾具按用途分類示意圖如下：
下面我們來介紹另外一種夾具的分類方法，按夾緊方式分類，普通的夾具都是人工手動夾具，但是部分拉力機上會配有氣動夾具和液壓夾具，氣動夾具主要用于小量程的單柱拉力機，而液壓夾具則主要用于大量程的多立柱液壓拉力機上，下面我們就來詳細介紹一下這種分類：
二、按夾具夾具方式分類：

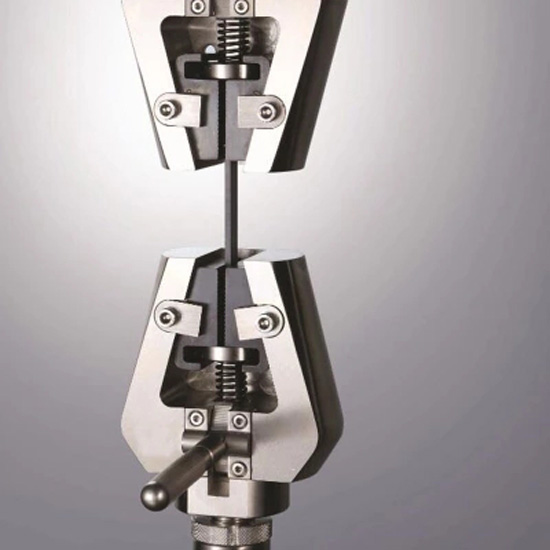

1、手動夾具
手動夾具
1.1、工作原理：借助人手的力量給拉力機夾具施力，讓夾在夾具中間的試樣被“卡死”，達到固定的效果。這樣我們就可以對試樣進行拉伸、壓縮、剝離等物理性能試驗了。
1.2、手動夾具的優點：
a、操作簡單，只需要將式樣放在兩個夾具之間，兩只手拿住手把、施力夾緊即可。
b、價格實惠，一般手動夾具的價格在幾百之間，質量稍微更好一點的也只不過一兩千而已，如果考慮到資金的投入，手動夾具還是一個良好的選擇。
1.3、手動夾具的缺點：
a、手動夾具的夾緊力大小取決于操作者的力量。
b、如果要進行第二次試驗，還需要人為的先將原來式樣取下再夾緊新式樣可重復性試驗差。
2、氣動夾具
氣動夾具
2.1、工作原理：氣動夾具是以壓縮空氣為動力源的一種夾具，它通過氣缸把空氣壓力轉換為機械能，可以實現式樣定位、夾緊的效果。
2.2、氣動夾具的優點：
a、操作簡單，便于實現自動化控制，不需要借助人為的力量也能進行夾緊式樣的工作。
b、氣動反應速度快，可重復試驗性高，因此在生產過程中縮短試驗時間，提高生產效率。
2.3、氣動夾具的缺點：
a、價格昂貴，它的價格一般在兩千到五千左右，質量稍微好點的有幾萬塊錢不等。
b、氣動夾具的維修成本高相比于手動要貴的多。
c、一般需要使用廠家自備氣源。
3、液壓夾具
液壓夾具
3.1、工作原理：液壓夾具就是用液壓元件代替機械零件實現對工件的自動定位、支承與夾緊的夾具。通過把選用的液壓元件和設計的機械部分裝配在一起，就可以得到所需要的夾具。
3.2、液壓夾具優點：
a、操作簡便，一鍵控制夾具的松、緊。
b、反應時間短，靈活性高，能有效提高試驗效率。
3.3、液壓夾具缺點：
a、由于是液壓控制，需要油源、單獨的液壓控制裝備等。
b、由于用到液壓油，對周圍環境造成一定的油源污染。
